ГРАНАТЫ
Ручные осколочные гранаты являются боеприпасами индивидуального применения. Предназначены для поражения осколками живой силы противника в ближнем бою как на открытой местности, так и в условиях населенных пунктов или леса.
|
|||||||||
|
293
|
|||||||||
|

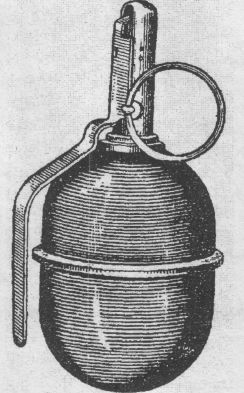

НАСТУПАТЕЛЬНАЯ ГРАНАТА РГД-5
|
|||||||||
 |
|||||||||
|
294
|
|||||||||||||||||||||
|

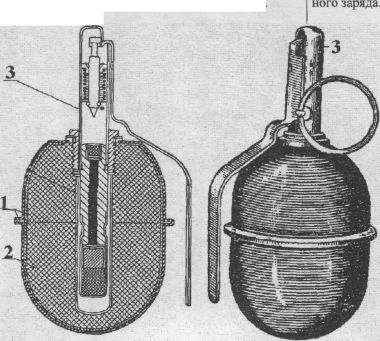

Устройство гранаты РГД-5
|
|||||||||||||||||||||
|
3. Запал
|
|||||||||||||||||||||
|
1. Корпус с трубкой для запала
|
2. Разрывной заряд
Назначение Заполняет корпус и служит для
|
||||||||||||||||||||
|
Служит для помещения разрывного за-
|
Предназначен для взрыва разрыв-
|
||||||||||||||||||||
|
ряда, трубки для запала, а также для образования осколков при взрыве гранаты.
|
 |
||||||||||||||||||||
|
295
|
|||||||||||||||||||||
|
Тактико-технические характеристики РГД-5
|
|||||||||||||||||||||
|
Тип гранаты
Тип запала
Характер боевого действия
Принцип действия механизма
Радиус убойного поражения осколками
Средняя дальность броска
Масса снаряженной гранаты
Масса взрывчатого вещества
Время горения замедлителя запала
|
|||||||||||||||||||||
|
наступательная
УЗРГМ-2
осколочное
дистанционный
около 25 м
40-50 м
310 г
114 г
3,2-4,2 сек.
|
|||||||||||||||||||||
|
296
|
||||||||||||
|

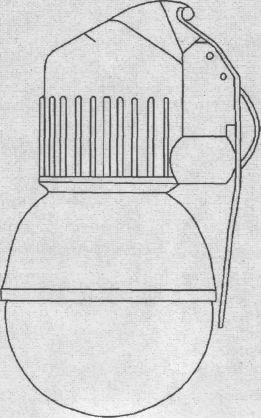

НАСТУПАТЕЛЬНАЯ ГРАНАТА РГН
|
||||||||||||
 |
||||||||||||
|
297
|
||||||||||||
|

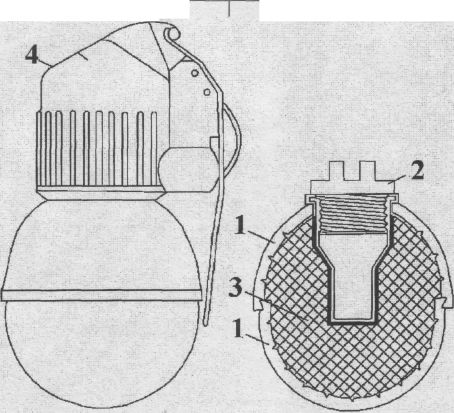

Устройство гранаты РГН
|
||||||||||||
 |
||||||||||||
|
1. Корпус со стаканом для запала | 2. Пробка
|
||||||||||||
|
4. Запал
|
||||||||||||
|
298
|
||||||||||||
|
Тактико-технические характеристики гранаты РГН
|
||||||||||||
|
Тип гранаты
Тип запала
Характер боевого действия
Принцип действия механизма
Радиус убойного поражения осколками Средняя дальность броска Масса снаряженной гранаты Масса взрывчатого вещества Время горения замедлителя запала
|
||||||||||||
|
наступательная УДЗ
осколочное дистанционно-ударный около 25 м 25-45 м 310 г 114 г 3,3-4,3 сек.
|
||||||||||||
|
299
|
||||||||||||
|
НАСТУПАТЕЛЬНАЯ ГРАНАТА РГ-42
|
||||||||||||
 |
||||||||||||
|
300
|
|||||||||||||||||||||||
|
Устройство гранаты РГ-42
|
|||||||||||||||||||||||
|
1. Корпус с трубкой для запала | "2. Металлическая лента | 3. Разрывной заряд • Назначение
|
|||||||||||||||||||||||
|
4. Запал
|
|||||||||||||||||||||||
|
Служит для помещения разрывного заряда, металлической ленты, трубки для запала, а также образования осколков при взрыве гранаты.
|
|||||||||||||||||||||||
|
Служит для образования осколков при взрыве гранаты.
|
Заполняет корпус и служит для разрыва гранаты на осколки.
|
Предназначен для взрыва разрывного заряда гранаты.
|
|||||||||||||||||||||
 |
|||||||||||||||||||||||
|
301
|
|||||||||||||||||||||||
|
Тактико-технические характеристики гранаты РГ-42
|
|||||||||||||||||||||||
|
Тип гранаты Тип запала
Характер боевого действия Принцип действия механизма Радиус разлета убойных осколков Средняя дальность броска Масса снаряженной гранаты Время горения замедлителя запала
|
|||||||||||||||||||||||
|
наступательная
УЗРГМ, УЗРГМ-2
осколочное
дистанционный
около 25 м 30-40 м 420 г 3,2-4,2 сек.
|
|||||||||||||||||||||||
|
302
|
|||||||||||||||||||
|

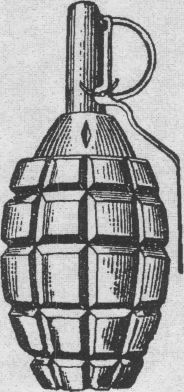

ОБОРОНИТЕЛЬНАЯ ГРАНАТА Ф-1
|
|||||||||||||||||||
 |
|||||||||||||||||||
|
303
|
|||||||||||||||||||
|

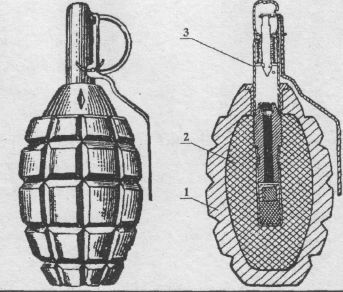

Устройство гранаты Ф-1
|
|||||||||||||||||||
|
3. Запал
|
|||||||||||||||||||
|
2. Разрывной заряд Назначение
Заполняет корпус и служит для разрыва гранаты на осколки.
|
|||||||||||||||||||
|
1. Корпус
|
|||||||||||||||||||
|
Предназначен для взрыва разрывного заряда гранаты.
|
|||||||||||||||||||
|
Служит для помещения разрьюного заряда и запала, а также образования осколков при взрыве фанаты.
|
|||||||||||||||||||
 |
|||||||||||||||||||
|
304
|
||||||||||||
|
Тактико-технические характеристики гранаты Ф-1
|
||||||||||||
|
оборонительная
УЗРГМ-2
осколочное
дистанционный
около 200 м
35-45 м
600 г
92 г
3,2-4,2 сек.
|
||||||||||||
|
Тип гранаты
Тип запала
Характер боевого действия
Принцип действия механизма
Радиус убойного поражения осколками
Средняя дальность броска
Масса снаряженной гранаты
Масса взрывчатого вещества
Время горения замедлителя запала
|
||||||||||||
|
305
|
||||||||||||
|

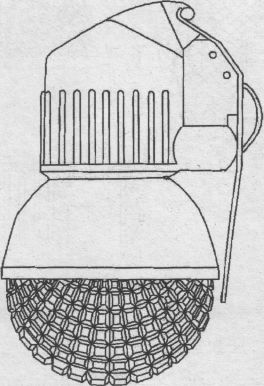

ОБОРОНИТЕЛЬНАЯ ГРАНАТА РГО
|
||||||||||||
 |
||||||||||||
|
306
|
|||||||||||||||||||
|

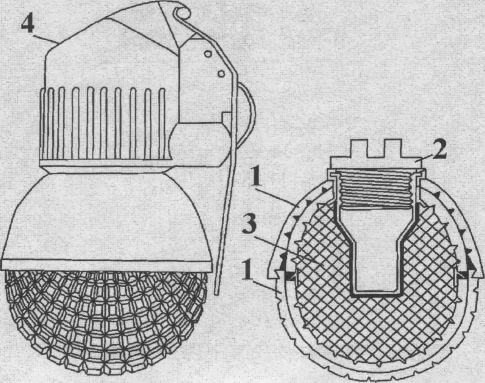

Устройство гранаты РГО
|
|||||||||||||||||||
|
4. Запал
|
|||||||||||||||||||
|
2. Пробка
|
3. Разрывной заряд
|
||||||||||||||||||
|
1. Корпус со стаканом для запала
|
|||||||||||||||||||
 |
|||||||||||||||||||
|
307
|
|||||||||||||||||||
|
Тактико-технические характеристики гранаты РГО
|
|||||||||||||||||||
|
оборонительная
уда
осколочное дистанционно-ударный около 150 м 20-40 м 530 г 92 г 3,3-4,3 сек.
|
|||||||||||||||||||
|
Тип гранаты
Тип запала
Характер боевого действия
Принцип действия механизма
Радиус убойного поражения осколками Средняя дальность броска Масса снаряженной гранаты Масса взрывчатого вещества Время горения замедлителя запала
|
|||||||||||||||||||
|
308
|
|||||||||||||
 |
|||||||||||||
|

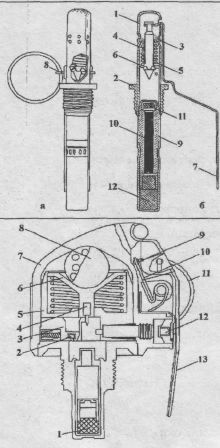

Устройство запала УЗРГМ-2 а) общий вид; б) в разрезе
1) Трубка ударного механизма.
2) Соединительная втулка.
3) Направляющая шайба.
4) Боевая пружина.
5) Ударник.
6) Шайба ударника.
7) Спусковой рычаг.
8) Предохранительная чека.
9) Втулка замедлителя.
10) Замедлитель.
11) Капсюль-воспламенитель.
12) Капсюль-детонатор.___________________
|
|||||||||||||
|
Устройство запала УДЗ
1) Капсюль-детонатор детонационного узла.
2) Капсюль-воспламенитель.
3) Движок механизма дальнего взведения.
4) Жало ударника.
5) Гильза датчика цели.
6) Втулка датчика цели.
7) Корпус.
8) Инерционный груз датчика цели.
9) Жало ударника накольно-предохранительного механизма.
10) Ударник.
11) Кольцо.
12) Капсюль-воспламенитель накольно-предохранительного механизма.
13) Рычаг.____________________________________________
|
|||||||||||||
|
309
|
|||||||||||||
|
ЗАПРЕЩАЕТСЯ:
|
|||||||||||||
|
1. Разбирать боевые гранаты и устранять в них неисправности.
2. Переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки).
3. Трогать неразорвавшиеся гранаты.
|
|||||||||||||
|
310
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
! ПРИЛОЖЕНИЕ
Таблица сравнительных характеристик патронов отечественного производства к различным видам
ручного огнестрельного оружия
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
311
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица основных тактико-технических характеристик ручного огнестрельного оружия
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наиболее эффективный огонь на расстоянии до ..., м
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Калибр, Патрон, Начальная скорость полета мм мм пули (гранаты) Vo, м/с
|
Прицельная дальность до ...,м
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Оружие
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
312
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пистолеты-пулеметы
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
313
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица основных тактико-технических характеристик гранатометов и ручных осколочных гранат
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
314
|
|||||||
|
1 СПИСОК ЛИТЕРАТУРЫ
1. Федеральный закон "Об оружий" от 13 ноября 1996 г.
2. Оружие стрелковое. Термины и определения. ГОСТ 28653 - 90.
3. 9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу. М.: Воениздат, 1986.
4. 9-мм автоматический пистолет Стечкина. Наставление по стрелковому делу. М.: Воениздат, 1984.
5. 5,45-мм пистолет самозарядный малогабаритный (ПСМ). Техническое описание и инструкция по эксплуатации. М.: Воениздат, 1979.
6. Револьвер обр. 1895 г. и пистолет обр. 1933 г. Наставление по стрелковому делу. М.: Воениздат, 1951.
7. 9-мм специальный малогабаритный пистолет-пулемет ПП-90. Техническое описание и инструкция по эксплуатации ПП-90.00.000 ТО.
8. 7,62-мм автомат Калашникова. Наставление по стрелковому делу. М.: Воениздат, 1984.
9. 7,62-мм ручной пулемет Калашникова (РПК и РПКС). Наставление по стрелковому делу. М.: Воениздат, 1973.
10. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н). М.: Воениздат, 1984.
11. Руководство по 5,45-мм автомату Калашникова укороченному АКС74У (АКС74УН2). М.: Воениздат, 1983.
12. 7,62-мм снайперская винтовка (СВД). М.: Воениздат, 1984.
13. 23-мм карабин специальный КС-23. Наставление. М.: НИИСТ МВД СССР, 1988.
14. 40-мм ручной противотанковый гранатомет (РПГ-7В). Наставление. М.: Воениздат, 1983.
15. 40-мм ручной противотанковый гранатомет (РПГ-2). Наставление. М.: Воениздат, 1951.
16. 40-мм подствольный гранатомет (ГП-25). Наставление. М.: Воениздат, 1986.
17. 64-мм ручной противотанковый гранатомет (РПГ-18). Наставление. М.: Воениздат, 1974.
18. Ручные гранаты. Наставление по стрелковому делу. М.: Воениздат, 1987.
|
|||||||
|
315
19. Военно-энциклопедический словарь. М.: Воениздат, 1983.
20. Вооружение спецподразделений. Плакаты НПО "Спецматериалов" / Под ред. Ю.А. Котельникова. 1997,1998.
21. Аборонов А., Воробьев С. Ручные пулеметы // Техника и вооружение. № 3-4. 1992.
22. Алексеев В., Прунцов В. Легкое стрелковое оружие. М.: Воениздат, 1938.
23. Борцов А. О вреде сорокалетнего воздержания // Братишка. № 5. 1998.
24. Блюм М.М., Волнов А.С., Жук А.Б. и др. Патроны ручного огнестрельного оружия и их криминалистическое исследование. М.: ВНИИ МВД СССР, 1982.
25. Болотин Д.Н. Советское стрелковое оружие. М.: Воениздат, 1977.
26. Викторов К. Для разведчика и диверсанта // Вестник границы России. № 1. 1996.
27. Дворянинов В. Промежуточный, ставший основным // Журнал. Солдат удачи. № 10. 1997.
28. Драгунов М. Конструктор точного оружия // Армейский сборник. № 3. 1995.
29. Жук А.Б. Справочник по стрелковому оружию. М.: Воениздат, 1993.
30. Ильина Т. Ружейные гранаты // Техника и вооружение. № 12. 1991.
31. Лазарев В.В., Бальцер А.В. Стрельба без пламени и шума: перспективы развития стрелкового вооружения МВД РФ // Защита и безопасность. №1.1998.
32. Леонидов Ф. "Кипарис" для спецназа // Оружие. № 1. 1997.
33. Котельников Ю. Пистолет "Бердыш" // Братишка. № 9. 1999.
34. Кочкин С. Берегись, бронежилет. Уже есть новый пистолет // Братишка. № 5. 1998.
35. Мураховский В.И., Федосеев С.Л. Оружие пехоты. Справочник. М.: Арсенал-Пресс, 1992.
36. Нацваладзе Ю. Пистолеты-пулеметы Судаева // Армейский сборник. № 5. 1995.
37. Прунцов В. Ручные и ружейные гранаты. Руководство для комсостава. М.: Военный вестник, 1928.
38. Прунцов В. Ручные гранаты и их боевое применение. М.: Воениздат, 1940.
39. Самойлюк С. Ручные осколочные гранаты // Армейский сборник. № 1. 1994.
|
|||||||
|
316
40. Семенов Л. Гранатомет револьверного типа // Оружие. № 1. 1997.
41. Сизова Е. "Кедр" вместо "Скорпиона" // Воин. № 10. 1995.
42. Скрылев И. У спецназа не бывает оружия мечты // Братишка. № 5. 1999.
43. Скрылев И. КС-23 - наш полицейский карабин // Мастер ружье. № 1. 1997.
44. Пастухов И.П., Плотников СЕ. Рассказы о стрелковом оружии. М.: ДОСААФ, 1983.
45. Плотников СЕ. Сначала был порох: рассказы о стрелковом оружии. М.: Просвещение, 1992.
46. Ручкин Б.А. Стрелковое оружие и оружие ближнего боя на современном этапе // Вооружение. Политика. Конверсия. №4. 1995.
47. Тесемников К. На смену "Макарову". Газета. Независимое военное обозрение. № 38. 1998.
48. Тесемников К. Табельный "Кастет" // Оружейный двор. № 1. 1997.
49. Федосеев С. Новый пистолет "Стечкина" // Военные знания. № 5. 1995.
50. Федосеев С. "Гюрза" // Военные знания. № 4. 1994.
51. Федосеев С. Новые российские пистолеты // Военные знания. № 9. 1997.
52. Федосеев С, Тесемников К. Орудие для пехотинца // Оружейный двор. № 1. 1997.
53. Филиппов В.В., Титоренко Б.А., Комаров А.А. Современное отечественное ручное огнестрельное оружие военных образцов и патроны к нему. Справочное пособие. М.: ЭКЦ МВД России, 1996.
54. Хахалин СВ. Оружие для "спецназа" - каким ему быть? // Защита и безопасность. № 1. 1998.
55. Шагов Ю.В. Взрывчатые вещества и пороха. М.: Воениздат, 1976.
56. Штандель Б.Н. Гранатой - огонь! М.: Воениздат, 1959.
|
|||||
|
317 СОДЕРЖАНИЕ
OT актора......................................................................з
ВВЕДЕНИЕ.....................................................................................................................................................................................4
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ИЗУЧЕНИЮ ПЕРВОЙ ЧАСТИ..............................................................23
КЛАССИФИКАЦИЯ ОРУЖИЯ...........................................................................................................................................25
ОСНОВНЫЕ ПОНЯТИЯ ФЕДЕРАЛЬНОГО ЗАКОНА "ОБ ОРУЖИИ"..........................................................25
ПЕРЕЧЕНЬ ОСНОВНЫХ ТЕРМИНОВ (ГОСТ 28653 - 90)..................................................................................28
ПАТРОНЫ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА........................................................................................................31
КЛАССИФИКАЦИЯ ПАТРОНОВ.......................................................................................................................................34
КЛАССИФИКАЦИЯ ГИЛЬЗ К ОГНЕСТРЕЛЬНОМУ ОРУЖИЮ..........................................................................35
КЛАССИФИКАЦИЯ ПУЛЬ К НАРЕЗНОМУ ОГНЕСТРЕЛЬНОМУ ОРУЖИЮ.......................................................37
ОБЩИЙ ПОРЯДОК НЕПОЛНОЙ РАЗБОРКИ СТРЕЛКОВОГО ОРУЖИЯ.................................................45
ПИСТОЛЕТЫ..............................................................................................................................................................................46
5,45-мм ПИСТОЛЕТ САМОЗАРЯДНЫЙ МАЛОГАБАРИТНЫЙ (ПСМ)...................................................................46
5,45-мм ПИСТОЛЕТ "ДРОТИК".........................................................................................................................................57
7,62-мм СПЕЦИАЛЬНЫЙ ПИСТОЛЕТ ПСС...........................................................................................................58
7,62-мм ПИСТОЛЕТ обр. 1933 г...........................................................................................................................................64
9-лш. ПИСТОЛЕТ МАКАРОВА.......................................................................................................................................78
|
|||||
|
318 :
9-мм ПИСТОЛЕТ САМОЗАРЯДНЫЙ ДЛЯ БЕСШУМНОЙ И БЕСПЛАМЕННОЙ СТРЕЛЬБЫ "ПБ"..............104
9-мм АВТОМАТИЧЕСКИЙ ПИСТОЛЕТ СТЕЧКИНА........................................................................................116
9-мм ПИСТОЛЕТ "ГЮРЗА".........................................................................................................................................127
9-мм ПИСТОЛЕТ "БЕРДЫШ"....................................................................................................................................128
РЕВОЛЬВЕРЫ_______________________________.............................................................................................................135
7,62-мм РЕВОЛЬВЕР обр. 1895 г........................................................................................................................................136
9-мм РЕВОЛЬВЕР Р-92.....................................................................................................................................................148
9-мм РЕВОЛЬВЕР "НИКЕЛЬ".......................................................................................................................................158
12,3-мм РЕВОЛЬВЕРНЫЙ КОМПЛЕКС "УДАР".........................................................................................................166
12,5-мм СПЕЦИАЛЬНЫЙ РЕВОЛЬВЕР........................................................................................................................168
ПИСТОЛЕТЫ - ПУЛЕМЕТЫ................................................................................................................................................176
9-мм ПИСТОЛЕТЫ-ПУЛЕМЕТЫ ПП-91 "КЕДР" И "КЛИН"...................................................................................177
9-мм ПИСТОЛЕТ-ПУЛЕМЕТПП-93................................................................................................................................/85
АВТОМАТЫ И РУЧНЫЕ ПУЛЕМЕТЫ.....................................................................................................................191
АВТОМАТЫ И РУЧНЫЕ ПУЛЕМЕТЫ КАЛАШНИКОВА............................................................................192
9-мм АВТОМАТ СПЕЦИАЛЬНЫЙ 9-А-91......................................................................................................................222
СНАЙПЕРСКИЕ ВИНТОВКИ..............................................................................................................................................229
7,62-мм СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)........................................................................................230
СОЦИАЛЬНЫЕ ВИДЫ СТРЕЛКОВОГО ОРУЖИЯ..............................................................................................251
23-мм КАРАБИН СПЕЦИАЛЬНЫЙ КС-23.....................................................................................................................252
|
||||||
|
319
ГРАНАТОМЕТЫ.......................................................................................................................................................................264
40-мм РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7...............................................................................265
40-мм ПОДСТВОЛЬНЫЙГРАНАТОМЕТГП-25 "КОСТЕР".....................................................................................277
64-мм РЕАКТИВНАЯ ПРОТИВОТАНКОВАЯ ГРАНАТА РПГ-18..............................................................................285
ГРАНАТЫ...................................................................................................................................................................................292
НАСТУПАТЕЛЬНАЯ ГРАНАТА РГД-5......................................................................................................................293
НАСТУПАТЕЛЬНАЯ ГРАНАТА РГН.......................................................................................................................296
НАСТУПАТЕЛЬНАЯ ГРАНАТА РГ-42.......................................................................................................................299
ОБОРОНИТЕЛЬНАЯ ГРАНАТА Ф-1..........................................................................................................................302
ОБОРОНИТЕЛЬНАЯ ГРАНАТА РГО.........................................................................................................................305
ПРИЛОЖЕНИЕ.........................................................................................................................................................................310
Таблица сравнительных характеристик патронов отечественного производства к различным видам ручного
огнестрельного оружия.......................................................................................................................................................310
Таблица основных тактико-технических характеристик ручного огнестрельного оружия.............................311
Таблица основных тактико-технических характеристик гранатометов и ручных осколочных гранат.......575
СПИСОК ЛИТЕРАТУРЫ.......................................................................................................................................................314
|
||||||
|
Альбом схем современного ручного стрелкового огнестрельного оружия и боеприпасов, состоящих на вооружении органов внутренних дел
Учебное пособие
|
|||||||||||||
|
Издается в авторской редакции
Корректор Л. Б. Петричец Компьютерная верстка О. Л. Кухарева
|
|||||||||||||
|
Формат 60x84 1/16 Цена договорная
|
Тираж 100 экз.
|
||||||||||||
|
Подписано в печать 23.06.06
|
|||||||||||||
|
Заказ №
|
Объем 5,1 уч.-изд. л.
|
||||||||||||
|
УОНИиРИД Московского университета МВД России
|
|||||||||||||
назад на страницу Литература Scan Lib. page назад на страницу Оружие Weapons page на главную страницу Main page
