Пистолет «Кольт» М1911

Модифицированная Браунингом модель 1905 г., которую Кольт выпускал для американской армии в 1911 г., вышла победительницей на конкурсе и была принята на вооружение американской армии под названием «Правительственная модель М1911». В 1925 г. базовая модель была улучшена и получила обозначение М1911А1.
   Популярность пистолета «Кольт» Ml911 не ослабевает до сих пор.

  Пистолет "Кольт" М1911А1

Общая характеристика

Автоматика пистолета работает с отдачей ствола при его коротком ходе.
Запирание канала ствола осуществляется качанием казенной части ствола в вертикальной плоскости.
Ударно-спусковой механизм куркового типа с открытым курком, одинарного действия.
Предохранители: автоматический, флажковый и предохранительный взвод.  Магазин коробчатого типа с однорядньш расположением патронов.  Прицел постоянный открытого типа.

Основные характеристики:

Калибр........................................11.43 мм
Патрон...................... 11.43x23 (.45 АКП)
Вес без патронов............................1100 г
Вес со снаряженным магазином.....1247 г
Длина.............................................219 мм
Длина ствола.................................128 мм
Высота...........................................140 мм
Ширина............................................30 мм
Начальная скорость пули..............250 м/с
Емкость магазина....................7 патронов
Дульная энергия...........................451 Дж
Прицельная дальность....................... 50 м

Взрыв-схема деталей пистолета М1911А1

 Конструкция деталей и механизмов

Ствол
Внутри ствол имеет нарезной канал с шестью нарезами, вьющимися слева вверх направо, и патронник со скосом для направления патронов при их досыпке из магазина.
Снаружи ствол имеет цилиндрическую форму с утолщением в казенной части, два полу кольцевых выступа для сцепления с кожухом-затвором. На казенной части расположены прилив для помещения серьги со своей осью и выступ для координации положения ствола.
Серьга имеет два отверстия: одно —• для оси серьги, второе — для стержня затворной задержки.

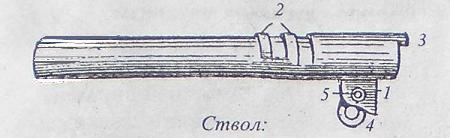

1 — прилив для серьги; 2 — полукольцевые выступы; 3 — выступ; 4 — серьга; 5 — ось серьги

Кожух-затвор
Это единая деталь, состоящая из двух частей: кожуха и затвора.
На нем находятся:
¦ целик;
¦ поперечный паз для основания мушки;
¦ окно для выбрасывания стреляных гильз (патронов);
¦ паз для выбрасывателя;
¦ вырез для выступа затворной задержки;
¦ вырез для облегчения извлечения затворной задержки;
¦ вырез для зуба предохранителя;
¦ проточки для удобства отведения в заднее положение;
¦ отверстие для направляющей втулки;
¦ трубка для возвратной пружины;
¦ паз для курка;
¦ выступы для сухарного соединения с направляющей втулкой;
¦ два паза для сцепления со стволом;
¦ продольные пазы для направления движения кожуха-затвора;
¦ чашечка для шляпки гильзы;
¦ выемка со скосом для головки разобщителя;
¦ выемка для центрирующего выступа ствола;
¦ канал для ударника с пружиной

 1 — вырез для выступа затворной задержки; 2 — вырез для облегчения извлечения затворной задержки; 3 — вырез для зуба предохранителя; 4 — направляющая втулка

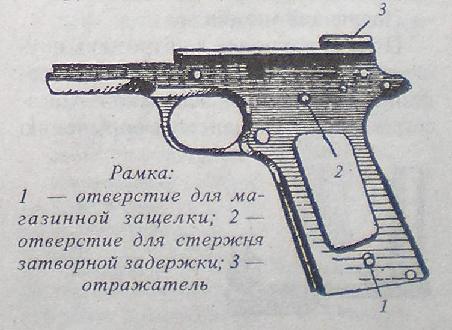

. Рамка
Составляет единое целое со спусковой скобой и основанием рукоятки.
На ее поверхности и внутри расположены:
¦ желоб для размещения возвратной пружины и трубки кожуха-затвора;
¦ гнездо для прилива ствола с серьгой;
¦ отверстие для магазинной защелки;
¦ отверстие для стержня затворной задержки;
¦ отражатель в виде вкладыша;
¦ продольные выступы для направления движения кожуха-затвора;
¦ окна на основании рукоятки для уменьшения веса пистолета.

 Возвратный механизм
Состоит из возвратной пружины, направляющего стержня и направляющей трубки.
Возвратная пружина витая цилиндрическая.
Направляющий стержень имеет цилиндрическую поверхность с пояском на одном конце, в который упираются возвратная пружина и гнездо рамки.
Направляющая трубка имеет глухое отверстие. На ее дне сделана опорная проточка для установки в желобе кожуха-затвора.

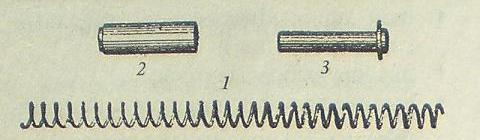

Части возвратного механизма:
1 — возвратная пружина; 2 — трубка;
3 — направляющий стержень

Подающий механизм
Подача патронов в патронник осуществляется затвором, деталями магазина и затворной задержкой. Магазин по конструктивному оформлению идентичен магазину пистолета Токарева.
Затворная задержка имеет стержень, лопасть, зуб задержки и площадку.

Механизм запирания
Запирание канала ствола осуществляется выступами ствола и пазами кожуха-затвора, сцепление и расцепление которых осуществляется за счет поднятия и опускания казенной части ствола при помощи серьги

.
Ударно-спусковой механизм (УСМ)
Состоит из ударника с пружиной, курка, боевой пружины, спуска, шептала, разобщителя, спусковой пружины.
Ударник — это тонкий цилиндрический стержень двух диаметров и головкой в виде пояска для упора.
Пружина ударника витая цилиндрическая.
Курок имеет головку со спицей, отверстие для оси, боевой и предохранительные взводы, выточку для соединения с зубом предохранителя, паз и гнездо для тяги с осью.
Боевая пружина витая цилиндрическая. Она имеет два направляющих стержня с головками для упора пружины. Верхний стержень имеет коническую выточку для помещения нижней части тяги курка.
Спуск составляет одно целое со спусковой тягой, которая состоит из двух полос, скрепленных со спуском спереди, а сзади — с дном.
Шептало — это двуплечий рычаг с отверстием для оси. Верхнее плечо имеет зуб для взаимодействия с боевым и предохранительным взводом курка.
Нижнее плечо имеет:

 ¦ два симметричных выступа, передние стенки которых контактируют с выступом разобщителя, а задняя стенка левого выступа — с левым пером спусковой пружины;

¦пяту для взаимодействия с зубом предохранителя;
¦ прямоугольный вырез для помещения разобщителя. Разобщитель содержит:
¦ стебель для контакта с затвором;
¦ лопасть с широким гнездом для оси шептала;
¦ широкий выступ в нижней части для контакта с выступом шептала;
¦ скошенный выступ для контакта со средним пером спусковой пружины. Спусковая пружина трехперая пластинчатая, у которой левое перо воздействует на шептало, среднее — на разобщитель, а правое — на автоматический предохранитель. Внизу имеет выступ для монтажа.

Детали ударно-спускового механизма :

 1 — спуск- a — спусковая тяга,

 2 - шептало  б - зуб; в - выступы; г - пята

 3 - разобщитель ; д - стебель ; е - лопасть ; ж - выступ

 4 — спусковая пружина

 5 - вкладыш;

 6 — курок с тягой и осью; з - предохранительные взводы; и - выточка;

 7 - ударник

 8 - пружина ударника

 9 - упор пружины

 10 -боевая пружина с двумя кнопками

 11-стопорная шпилька боевой пружины

Механизм удаления стреляных гильз

Удаление стреляных гильз осуществляется с помощью выбрасывателя и отражателя (вкладыша), укрепленного
на рамке.

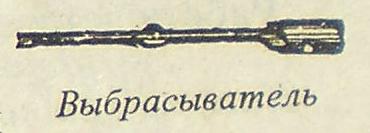

Выбрасыватель пружинного типа,
имеет зацеп, пружинящий участок, отверстие для шпильки и хвостовик.

Предохранительные устройства

Обеспечивают предохранение:
¦ от случайного выстрела. Это достигается с помощью автоматического или флажкового предохранителя; постановкой курка на предохранительный взвод;
¦ от преждевременного выстрела. Это достигается с помощью разобщителя.

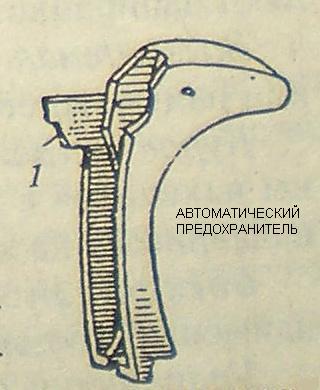

 Автоматический предохранитель представляет собой коробообразный двуплечий  рычаг, качающийся на стержне флажкового предохранителя, с несколькими вырезами и выступом (показан цифрой 1 на рисунке), осуществляющим предохранение.


Флажковый предохранитель имеет:
¦ лопасть, являющуюся основой предохранителя;
¦ зуб для задержки затвора;
¦ стержень, являющийся осью предохранителя;
¦ гребень с насечкой для ручного выключения и включения предохранителя.

Флажковый предохранитель:
1 — лопасть; 2 — зуб; 3 — стержень

Прицельные приспособления

 Состоят из мушки и целика, вставляемых в прорези в виде ласточкиного хвоста на верхней части кожуха-затвора.

Работа деталей и механизмов

Кожух-затвор, сцепленный со стволом, под действием возвратной пружины находится в переднем положении.
Серьга удерживает казенную часть ствола в приподнятом состоянии таким образом, что выступы ствола находятся в пазах кожуха-затвора и осуществляют запирание канала ствола.
Возвратная пружина — в состоянии наименьшего поджатая.
Курок под действием боевой пружины находится в верхнем положении и надавливает на хвост ударника.
Боевая пружина — в состоянии наименьшего поджатия.
Ударник под воздействием курка занимает переднее положение, а его боек вышел за зеркало чашечки затвора.
Пружина ударника — в состоянии наибольшего поджатия.
Шептало под действием спусковой пружины прижато своим зубом к нижней поверхности курка.
Разобщитель под действием спусковой пружины головкой стебля находится в выемке затвора, широким выступом — сзади спусковой тяги и спереди выступов шептала.
Спуск под действием спусковой пружины занимает переднее положение.
Подаватель магазина своей пружиной прижат к нижней стенке затвора и воздействует на затворную задержку.
Автоматический предохранитель включен. Под действием правого пера спусковой пружины длинное плечо предохранителя вышло за стенки основания рукоятки, а выступ прижат сзади к спусковой тяге и не позволяет ей двигаться назад.
Флажковый предохранитель не включен.
Заряжание:
¦ вынуть магазин из рукоятки пистолета, нажав на кнопку задержки магазина;
¦ снарядить магазин патронами;
¦ вставить снаряженный магазин в рукоятку;
¦ отвести назад кожух-затвор и отпустить.
После извлечения магазина из рукоятки пистолета задержка затвора, освободившись от давления подавателя, опускается своим зубом вниз. При введении магазина в рукоятку зуб защелки магазина входит в вырез на стенке магазина и фиксирует магазин.
Верхний патрон упирается в нижнюю часть затвора, опускается и опускает все патроны, дополнительно сжимая пружину подавателя.

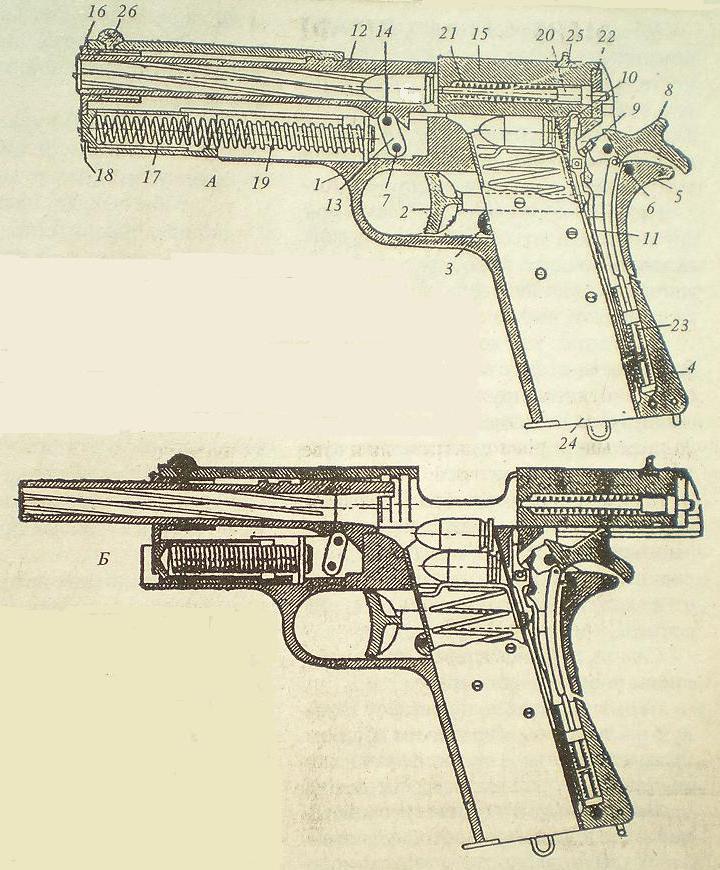

Разрез пистолета по оси (А — затвор в переднем положении; Б — затвор в заднем положении): 1 — рамка; 2 — спуск; 3 — защелка магазина; 4 — вкладыш; 5 — автоматический предохранитель; 6 — флажковый предохранитель; 7 — затворная задержка; 8 — курок;   9 — шептало; 10 — разобщитель; 11 — спусковой крючок; 12 — ствол; 13 — серьга; 14 — ось серьги; 15 — кожух-затвор; 16 — направляющая втулка; 17 — возвратная пружина; 18 — трубка; 19 — направляющий стержень; 20 —ударник; 21 — пружина ударника; 22 — упор пружины; 23 — боевая пружина; 24 — магазин; 25 — целик; 26 — мушка

Кожух-затвор, отходя назад, увлекает за собой сцепленный с ним ствол, утапливает головку разобщителя, отводит назад курок и сжимает возвратную пружину. Ствол, отходя назад вместе с кожухом-затвором, своим выступом поворачивает верхнюю часть серьги вокруг стержня затворной задержки.
Серьга, вращаясь, опускает казенную часть ствола вниз, выводит выступы ствола из пазов кожуха-затвора и Расцепляет ствол с кожухом-затвором. Ствол останавливается после расцепления, а кожух-затвор движется назад самостоятельно до остановки.
Возвратная пружина после остановки кожуха-затвора — в состоянии наибольшего поджатая.
Ударник под действием своей пружины отходит назад, его хвостовик выходит за затвор, а боек скрывается за зеркалом чашечки затвора.
Пружина ударника — в состоянии наименьшего поджатая.

 Шептало под действием спусковой пружины скользит по нижней поверхности курка, проскакивает предохранительный взвод, заскакивает за боевой взвод курка и удерживает курок во взведенном состоянии после возвращения кожуха-затвора в исходное положение.
Разобщитель своим стеблем выходит из выемки затвора, опускается вниз, сжимает среднее перо спусковой пружины, опускает вниз заднюю часть спуска, отводя от выступа шептала.
После того как кожух-затвор пройдет заднюю стенку магазина, патроны под действием пружины подавателя поднимутся до упора в загибы магазина, а верхний патрон встанет на пути движения кожуха-затвора.
Кожух-затвор при обратном движении под действием возвратной пружины извлекает из магазина патрон, досылает его в патронник, ударом сталкивает ствол и движется вместе с ним вперед.
Ствол, двигаясь вперед, своим приливом поворачивает серьгу.
Серьга, вращаясь, поднимает казенную часть ствола вверх таким образом, что выступы ствола входят в пазы кожуха-затвора, и происходит их сцепление.
Выбрасыватель своим зубом заскакивает за кольцевую проточку гильзы.
Ударник находится в заднем положении.
Разобщитель под действием среднего пера спусковой пружины поднимается, головка его стебля заходит в выемку на затворе, широкий выступ перекрывает спереди выступ шептала и освобождает заднюю часть спусковой тяги, позволяя ей встать напротив выступа шептала.
Пистолет готов к стрельбе.
Если нет надобности в ведении огня, то пистолет ставится либо на предохранительный взвод, либо на флажковый предохранитель.
Для постановки курка на предохранительный взвод необходимо:
¦ обхватить плотно рукоятку пистолета, чтобы выключился автоматический предохранитель;
¦ нажать пальцем на спуск;
¦ придерживая курок за спицу, плавно спустить до постановки на предохранительный взвод.

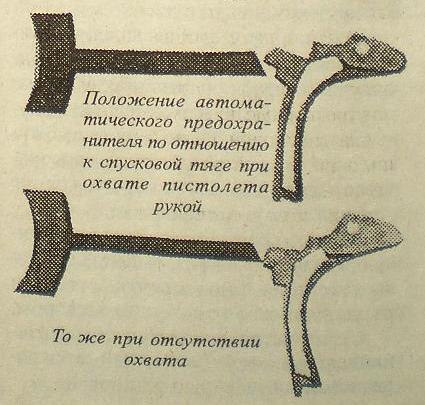

При обхвате рукоятки автоматический предохранитель поворачивается, сжимает перо спусковой пружины, утапливается в рукоятку и отводит выступ от спусковой тяги.
Флажковый предохранитель может быть включен только при взведенном курке.
Для постановки пистолета на флажковый предохранитель необходимо повернуть лопасть предохранителя вверх. При повороте флажка зуб предохранителя соприкасается сзади с пятой шептала, блокирует его и входит в выточку курка, запирая его. Выступ гребня лопасти входит в выемку на задней части кожуха-затвора и блокирует его.

Выстрел
Для того чтобы произвести выстрел из пистолета, необходимо выполнить следующие операции:
¦ плотным обхватом рукоятки выключить автоматический предохранитель;
¦ снять пистолет с предохранительного взвода, если он был на него поставлен, и взвести курок;
¦ нажать на спусковой крючок.
Для снятия курка с предохранительного взвода необходимо наложить палец на спицу и отвести курок до конца назад. При повороте курка зуб шептала выйдет из предохранительного взвода и, прижимаясь к нижней части курка, под действием спусковой пружины скользит по курку и заскакивает за боевой взвод курка.
Для того чтобы снять пистолет с флажкового предохранителя, надо повернуть его лопасть гребнем вниз. В этом случае зуб предохранителя выйдет из соприкосновения с пятой шептала и курком, а выступ гребня лопасти выйдет из выемки на задней части кожуха-затвора. Пистолет разблокирован.
При нажиме на спуск задняя перемычка спусковой тяги надавливает на широкий выступ разобщителя и поворачивает его.
Разобщитель своим широким выступом надавливает на выступ шептала. Шептало под нажимом разобщителя поворачивается, и его зуб освобождает курок.
Курок под действием боевой пружины поворачивается и наносит удар по ударнику.
Ударник бойком разбивает капсюль. Происходит выстрел.
Под действием пороховых газов подвижная система пистолета отходит назад.
Все процессы повторяются за исключением того, что выбрасыватель извлекает гильзу из патронника и удерживает ее в чашечке затвора до встречи с отражателем. От удара об отражатель гильза удаляется из пистолета.
Для того чтобы произвести следующий выстрел, необходимо отпустить спуск и снова нажать.
Разобщитель при освобождении спуска под действием спусковой пружины поворачивается, надавливает на заднюю перемычку спусковой тяги и отводит весь спуск вперед, поднимает свой стебель и входит его головкой в выемку затвора, перекрывая своими выступами выступы шептала.
При израсходовании всех патронов в магазине зацеп подавателя надавливает на зуб затворной задержки.
Затворная задержка поворачивается, своим выступом входит в выем на средней части кожуха-затвора и останавливает его.

 Разборка и сборка пистолета

Неполная разборка и сборка
1. Извлечь магазин из рукоятки пистолета.
2. Отделить направляющую трубку возвратной пружины и пружину:
¦ утопить направляющую трубку внутрь кожуха-затвора;
¦ повернуть направляющую муфту;
¦ извлечь трубку и пружину.
3. Отделить направляющую муфту поворотом в крайнее левое положение.
4. Отделить затворную задержку.
5. Отделить кожух-затвор со стволом.
6. Отделить направляющий стержень возвратной пружины.
7. Отделить ствол от кожуха-затвора. Неполная разборка окончена. Сборка пистолета производится в обратной последовательности.

Полная разборка и сборка
1. Произвести неполную разборку.
2. Спустить плавно курок.
3. Отделить флажковый предохранитель.
4. Отделить ударник вместе с пружиной.
5. Отделить выбрасыватель.
6. Отделить боевую пружину с трубкой.

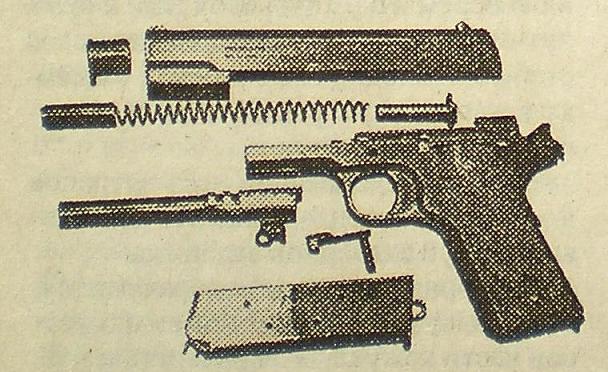

Части пистолета при неполной разборке
7. Отделить автоматический предохранитель.
8. Отделить курок вместе с тягой.
9. Отделить спусковую пружину.
10. Отделить спусковой рычаг.
11. Отделить защелку магазина.
12. Отделить спуск с тягой.
13. Отделить щечки.
14. Отделить боевую пружину. Сборка пистолета производится в обратном порядке.

Здесь можно посмотреть полный комплект заводских чертежей  этого пистолета
